滑坡、崩塌是危害程度仅次于地震的较⼤地质灾害,与地震相似具有突发性的特点,主要发育在⼭区。我国地域辽阔,
⼭地占国⼟总⾯积的65%以上,因此滑坡、崩塌在我国分布⾮常⼴泛。我国平均每年发⽣此类地质灾害2万余起、伤亡1
千余⼈、受灾⼈⼝90多万,直接经济损失20-60亿元。⽽在当下,边坡安全监测缺乏系统的技术研究,管理⼿段不规
范,监测技术落后,缺乏综合考虑,导致⼈民群众⽣命财产的损失,造成恶劣的社会影响。为随时了解边坡状态,对突
发事故进⾏提前预警,对边坡安全监测已经迫在眉睫,刻不容缓。
⼆、系统组成

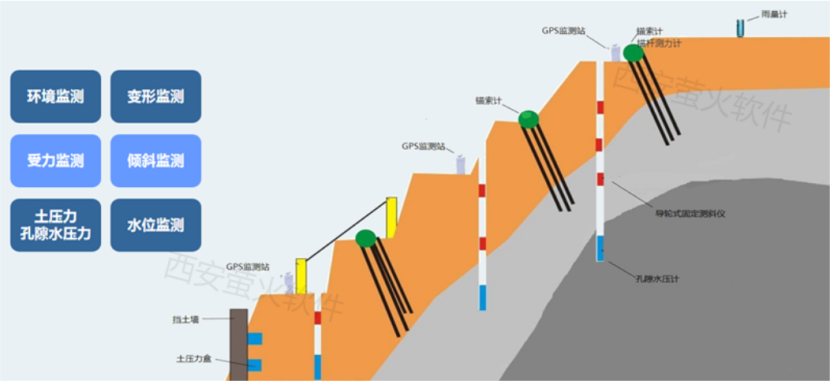

边坡滑坡监测采⽤⽆⼈值守⾃动化监测,以物联⽹、互联⽹、北⽃+等技术为理论基础,以⾃主研发的监测平台及各类
传感器为核⼼,充分利⽤各种监测⼿段,建⽴地表和地下深部的三维⽴体监测⽹,对边坡滑坡进⾏系统、可靠的变形监
测。实时监测边坡滑坡不同部位各类型裂缝的发展过程,岩⼟体松弛以及局部坍塌、沉降、隆起活动;地下、地⾯变形
动态(包括滑坡体变形⽅向、变形速速、变形范围等);地下⽔⽔位、⽔量、⽔化学特征变化;树⽊倾斜和各种建筑物
变形状况;降⾬以及地震活动等外部环境变化等,据此对边坡滑坡变形发展和变形趋势作出预测,判断其稳定状态给出
边坡失稳预警值,指导施⼯,反馈设计和检验治理效果,了解⼯程实施后的变化特征,为设计施⼯及灾害预警提供科学
依据。可以把矿⼭边坡综合在线监测分为四层:感知层、⽹络层、平台层、应⽤层。
感知层:实时感应边坡监测参数传感器的状态,如地下⽔位、⼟壤含⽔率、⼟压⼒、表⾯位移监测仪和视频监控摄像
机,降⾬量等前端感知设备;
⽹络层:⽀持数据通信,可上、下双向通讯,⽀持⽆线蜂窝⽹络、短信、北⽃、PSTN、超短波、ZigBee等通信⽅式。
感应设备M21F2可通过监测预警平台的通讯⽅式,上⾏发送⾄监测控制中⼼平台。
台层:整合各层设备和系统功能,通过信号的连接,下发平台对前端感应器的命令,上传监测数据的采集、处理、存储
和分析,实时联动前端各⼤监控设备。
应⽤层:开启信息发布途径,实时展⽰信息数据和预警信息。
三、系统功能
1. 24⼩时实时监测:通过对边坡表⾯沉降、深层沉降、应⼒应变等实时在线监测,实时掌握边坡的结构变化。
2. 报表推送:监测结果实时显⽰发布,定期将监测报表推送给⽤户。
3. 多重分级预警:建⽴三级报警机制,当检测数据异常时,第⼀时间以短信、传真、⼴播等形式通知⽤户,实现综合预
警功能。
4. 应急预案处理:从专家系统中直接提取相应处理⽅法,及时采取⼈员介⼊、封锁道路等措施,将安全隐患消除在萌芽
状态。
5. 结构趋势分析:通过对边坡的监测数据分析与安全评价,可实现结构稳定性趋势分析。
6. 历史资料存储:监测数据的存储,为今后同类⼯程设计、施⼯提供类⽐依据。
四、系统特点:
7. 系统核⼼功能:系统能够实现监测数据⾃动采集、传输、存储、处理分析及综合预警,并具备在各种⽓候条件下实现
8. 系统核⼼功能:系统能够实现监测数据⾃动采集、传输、存储、处理分析及综合预警,并具备在各种⽓候条件下实现
适时监测的能⼒;
9. 数据通信和远程通信功能:根据现场环境,可采⽤⽆线数据通信,实现企业现场通信畅通,企业各级安全管理职能部
门可以通过⽹络(B/S架构)实现远程对各项在线监测监控数据的查看;
10. 数据存储及处理分析功能:系统具备数据存储功能,具备基础资料管理存储、监测数据存储;
11. 统计和报表功能:监测数据统计管理、监测数据分析、图形展⽰及报表输出;
12. 综合预警功能:通过软件对监测参数的实时在线分析,和⼈⼯监测数据的对⽐分析,⼀旦监控参数超限,系统能够进
⾏综合预警,启动声光报警短信报警、邮件报警。提醒相关⼈员采取措施,预防事故发⽣;
13. 多传感器同台管理分析处理功能:系统能够实现表⾯变形GNSS监测、内部位移监测、地下⽔⾯线⾼度监测、⾬量监
测、地裂缝监测、视频监控等在同⼀平台界⾯上展⽰、分析、处理,综合把握边坡稳定状况与趋势变化规律;
14. 权限管理功能:根据各级权限,各级监管部门可以不受时间和地点限制,只要登陆⽹络,即可实现对监测点的远程督
导和检查;
15. 系统应具有扩展功能:系统在硬件配置及软件设计时应保障能够后续增加监测点后传感器的接⼊。
五、⽅案价值
GNSS⾼边坡在线监测预警解系统的应⽤解决了很多问题,尤其是⾯对滑坡、崩塌、泥⽯流来袭⽽总成的⼈员伤亡以及
拆产损失,通过系统对监测数据和历史数据的进⾏分析⽐对,得出预警信息,为相关部门提供决策依据,保障民众⽣命
财产安全。
